Bir akü sistemini monte ederken veya yükseltirken kullanıcılar sıklıkla pratik bir soruyla karşı karşıya kalır:Farklı kapasitelerdeki iki pili paralel bağlayabilir miyim?l?
Bağlanmak elektriksel olarak mümkün olsa daAynı voltaja sahip pillerin paralel bağlanmasıkapasite farklılıklarından kaynaklanan fiziksel zorluklar çoğu zaman gözden kaçırılmaktadır.
Bu makale, arkasındaki teknik mantığı derinlemesine inceleyecektir.pillerin paralel bağlantılarıfarklı kapasitelere sahip potansiyel emniyet riskleri veCopow ne kadar akıllıpil yönetim sistemikarmaşık konfigürasyonlarda önemli bir koruyucu rol oynar.
Farklı Kapasitelere Sahip Paralel Piller Nelerdir?

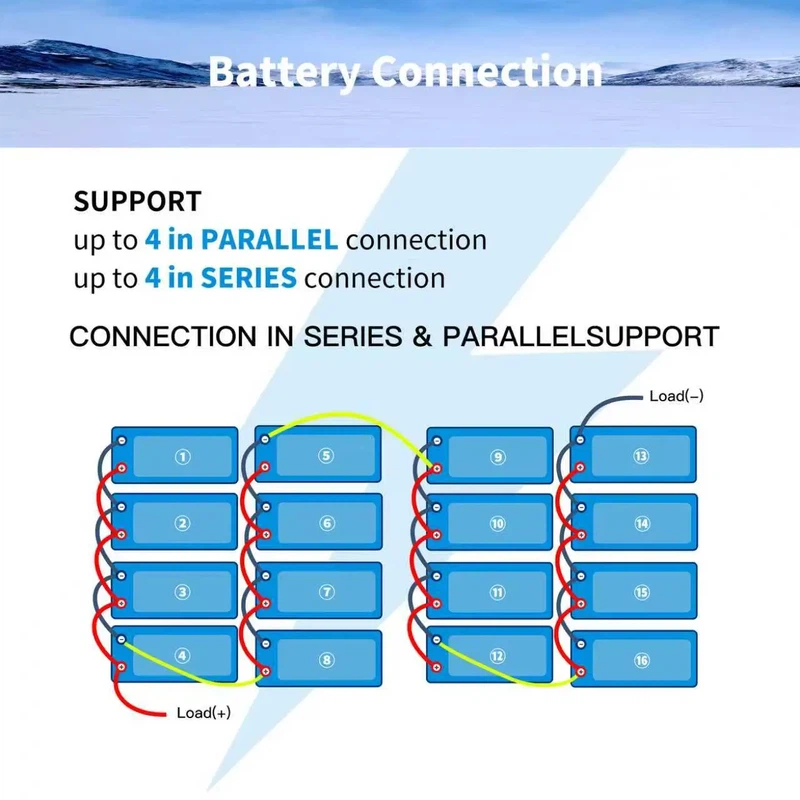

Basitçe söylemek gerekirse, farklı kapasitelerdeki pilleri paralel bağlamakAynı nominal gerilime ancak farklı enerji kapasitelerine sahip iki veya daha fazla pilin birbirine bağlanması anlamına gelirpozitif terminalleri pozitif terminallere ve negatif terminalleri negatif terminallere bağlayarak aynı voltaj seviyesinde birlikte çalışmalarını sağlar.
Bu tür bir bağlantı teorik olarak elektriksel olarak mümkün olsa da, farklı kapasitelere sahip piller, şarj ve deşarj sırasında eşit olmayan akım dağılımına maruz kalma eğilimindedir. Bu, aşırı şarj veya aşırı-deşarj gibi sorunlara, artan güvenlik risklerine ve pilin bozulmasının hızlanmasına neden olabilir.
Sonuç olarak,Farklı kapasitelerdeki pillerin paralel bağlantıları, özel bir koruma sistemi olmadığı sürece genellikle önerilmez.-örneğin birakıllı Akü Yönetim Sistemi (BMS)-yerinde.
Kaynak:Farklı Kapasitelere Sahip LiFePO4 Pil Hücrelerini Paralellemek Mümkün mü?
İlgili Makale:LiFePO4 Pil Yönetim Sistemi Nedir?
Farklı Kapasitelerdeki Pilleri Bağlamanın Potansiyel Riskleri
Daha önce de belirtildiği gibi, farklı kapasitelere sahip pilleri paralel olarak bağlamak fiziksel olarak mümkün olsa da, gerçek-dünya uygulamalarında genellikle önceden özetleyeceğimiz çeşitli riskler içerir.
1. Tehlikeli "Ani Akım"
Bu, farklı kapasitelerdeki pillerin paralel bağlanması durumunda en acil ve potansiyel olarak tehlikeli risktir.
- İlke:Piller bağlantı anında tam olarak aynı voltaja (şarj durumuna) sahip değilse, yüksek-voltajlı pil anında düşük-voltajlı olanı şarj etmeye başlayacaktır.
- Sonuçlar:Akünün iç direnci son derece düşük olduğundan bu dalgalanma akımı yüzlerce ampere ulaşabilir. Bu kadar yüksek bir ani akım, bağlantı kablolarının aşırı ısınmasına veya anında erimesine neden olabilir ve aşırı durumlarda pilin yanmasına veya patlamasına bile yol açabilir.
⭐Fabrikamızın önceden-eşleştirilmiş pil modülleri sağlamasının nedeni budur. Montajdan önce paketlerimizdeki her hücrenin voltaj sapmasının 20 mV'den az olmasını sağlıyoruz.
2. Daha Küçük-Kapasiteli Pilin Hızlandırılmış Bozulması
Paralel devrede akım iç dirence göre otomatik olarak dağıtılsa da, farklı kapasitelerdeki piller farklı deşarj özellikleri (deşarj eğrileri) gösterirler.
- İlke:Şarj ve deşarj döngüleri sırasında,-küçük kapasiteli pil, daha büyük kapasiteli pille karşılaştırıldığında- genellikle orantısız şekilde daha yüksek bir yük taşır.
- Sonuçlar:Daha küçük olan pil, çevrim ömrünün sonuna daha erken ulaşır ve aşırı ısınmaya daha yatkındır. Performansı düştüğünde, tüm pil paketinin verimliliği ve güvenilirliği de azalabilir.
3. Parazitik Enerji Kaybı
Sistem hareketsiz durumdayken, farklı kapasitelerdeki veya farklı eskime durumlarındaki piller arasında küçük voltaj farklılıkları mevcut olabilir.
- İlke:Daha iyi performansa veya daha büyük kapasiteye sahip pil, voltajı eşitlemek için sürekli olarak daha zayıf pili "şarj etmeye" çalışacaktır.
- Sonuçlar:Bu parazit enerji aktarımı, depolama sırasında anormal derecede yüksek bir kendi kendine-deşarj oranına neden olur. Zamanla paralel paketteki tüm pillerin ömrü önemli ölçüde kısalır.
4. Şarj Yönetimi Zorlukları
Çoğu şarj cihazı tek bir pil paketi için tasarlanmıştır ve paralel devre içindeki bireysel farklılıkları hesaba katamaz.
- Risk:Şarj cihazı paralel-bağlı pillerin genel voltajını izler. Daha küçük- kapasiteli bir pilin iç direnci eskime nedeniyle artmışsa, daha büyük- kapasiteli pil henüz tam olarak şarj edilmemişken şarj sırasında aşırı ısınabilir. Bu dengesizlik daha küçük pilin aşırı ısınmasına neden olabilir.
Güvenli Paralel Bağlantı için Piller Nasıl Senkronize Edilir?
İleKapasite uyumsuzluğu risklerini en aza indirin ve-uzun vadeli sistem istikrarı sağlayın, profesyonel montaj protokollerini takip etmek önemlidir. Paralel bir sistem yapılandırıyorsanız dolaşımdaki akımları ve donanım hasarını önlemek için şu adımları kullanın:
Altın Kural
Voltaj Eşitliği Sistem stresini önlemenin en güvenilir yolu tüm akülerin aynı voltaja sahip olmasını sağlamaktır. Bu, üniteler arasında dolaşan akımları (döngü akımları) ortadan kaldırır ve enerjinin dahili dengelemede israf edilmek yerine yüke verimli bir şekilde iletilmesini sağlar.
Şarj Durumu (SoC) Senkronizasyonu
Son montajdan önce pillerin "senkronize" olması gerekir. Aşağıdaki iki hazırlama yönteminden birini öneriyoruz:
- Tam Şarj Yöntemi:Bağlamadan önce her pili ayrı ayrı %100 (Dolu) oranında şarj edin.
- Tam Deşarj Yöntemi:Montajdan önce tüm aküleri kesme noktalarına kadar tamamen boşaltın. Bu, yüksek-enerjili bir pilin, bağlantı sonrasında agresif bir şekilde daha düşük-enerjili bir pilin içine akmasını önleyen tekdüze bir "taban çizgisi" oluşturur.
İki Kritik-Bağlantı Öncesi Kontrol Noktası
- Düşük Enerji Devleti Stratejisi:Mümkün olduğunda paralel kümeyi piller boşalmış durumdayken monte edin. Bu, kablolama işlemi sırasında kazara kısa devrenin potansiyel yoğunluğunu azaltır.
- 50mV Güvenlik Eşiği:Terminal cıvatalarınızı sıkmadan önce, piller arasındaki voltaj farkının (delta) 50 mV'den (0,05V) az olduğunu doğrulamak için yüksek-hassasiyetli bir multimetre kullanın. Tehlikeli ani akımlardan etkili bir şekilde kaçınmanın tek yolu bu dar marjın içinde kalmaktır.
⭐Belirli bir pil projesi mi planlıyorsunuz? Eğer yapabilirsenbaşvurunuzu bize bildirin-güneş enerjisi depolama veya golf arabası pilleri gibi-Copow ihtiyaçlarınıza yönelik daha hedefe yönelik kablolama çözümleri ve güvenlik önerileri sağlayabilir.
Bir BMS Tutarsız Hücre Davranışını Düzgün Yönetebilir mi?
Normal şartlar altında, bir batarya yönetim sistemi (BMS) bataryalar için belirli bir düzeyde koruma sağlayabilir, ancakhücre tutarsızlıklarından kaynaklanan fiziksel dezavantajları tamamen ortadan kaldıramazÇünkü her hücrenin kapasitesi, iç direnci ve yaşlanma derecesi farklılık gösterir.
Bir BMS'nin temel rolü, hücrelerin doğasında olan eksiklikleri telafi etmek değil, güvenlik temel çizgisini korumaktır. Hücreler arasındaki farklar çok büyükse BMS'nin yönetim kapasitesi sınırlı olabilir.büyük ölçüde tüm pil paketinin entegre tasarımına ve üretici tarafından kullanılan BMS'nin hassasiyetine bağlıdır.
Neyse ki, Ar-Ge teknolojisindeki atılımlarla birlikte,Copow artık her birini donatabiliyorLiFePO₄ pilakıllı bir pil yönetim sistemi ile "aktif dengelemeHücre tutarsızlıklarından kaynaklanan riskleri en aza indirmeye yardımcı olan "işlev.
| Özellik / İşlev | Standart BMS | Aktif Dengeleme BMS |
|---|---|---|
| Hücre Tutarsızlıklarının Yönetimi | Gerilim farklılıklarını kısmen azaltabilir ancak kapasite, iç direnç veya eskimedeki değişikliklerin neden olduğu etkileri ortadan kaldıramaz | Fazla enerjiyi daha yüksek-kapasiteli veya daha yüksek-voltajlı hücrelerden daha düşük-kapasiteli veya daha düşük-voltajlı hücrelere aktif olarak aktararak hücre tutarsızlıklarından kaynaklanan riskleri en aza indirir |
| Uzun-Vadeli Etki | Hücre tutarsızlıkları bazı hücrelerin erken yaşlanmasına yol açarak genel pil ömrünü kısaltabilir | Dengeleme yönetimi pil paketinin çevrim ömrünü uzatmaya yardımcı olur, bozulmayı yavaşlatır ve genel verimliliği artırır |
| Emniyet | Hücre tutarsızlıkları aşırı şarj veya aşırı deşarj riskini artırabilir | Hücre varyasyonlarından kaynaklanan aşırı şarj/aşırı deşarj risklerini etkili bir şekilde azaltarak operasyonel güvenliği artırır |
Büyük-kapasiteli bir sistem mi tasarlıyorsunuz?Kapasite uyumsuzluğu konusunda endişelenmek yerine mühendislerimizin sizin için yüksek-kapasiteli, tek-paket çözümü veya dengeli bir paralel küme tasarlamasına izin verin.[Sistem Şematik Tasarımı için bizimle iletişime geçin]
Copow'un Önceden-Yapılandırılmış Pil Sistemleri Karmaşık Paralel Pil Yapılandırmalarını Desteklemek İçin Neden Daha Güvenlidir?
Copow'un BMS'si gerçekten de piyasadaki standart pil yönetim sistemlerinden daha akıllıdır ancak yine de temel fizik yasalarına meydan okuyabilir.
Daha önce BMS'nin "aktif dengeleme" özelliğini tanıtmıştık. Ancak varşu anda hücre tutarsızlıklarının neden olduğu sorunları tamamen ortadan kaldırabilecek hiçbir BMS yoktur. tüm sistemler bunları yalnızca belirli bir dereceye kadar hafifletebilir.
Bu nedenle bir seçim yaparkenLiFePO₄ pil tedarikçisi, hücre varyasyonlarını telafi etmek için yalnızca BMS'ye güvenmek yerine, hücreleri A+ veya daha yüksek olarak derecelendirilen birini seçmenizi öneririz.
İpuçları:Copow'un LiFePO4 pilleri yalnızca BMS performansında değil aynı zamanda hücre seçiminde de mükemmeldir. En üst düzey-markaların A+ sınıfı hücrelerini kullanıyorlarBYD, CATL ve EVE Energy gibi hepsi yepyeni ve açılmamış. İlgileniyorsanız doğrudan Coow ile iletişime geçebilirsiniz:optimum pil yapılandırmasını elde edin.
Sonuç: Paralel Pil Güvenliği için Temel Çıkarımlar
RağmenFarklı kapasitelerdeki pillerin paralel bağlanmasıteknik olarak mümkün olduğundan sistem kararlılığı ve güvenliği konusunda daha yüksek talepler doğurur.fiziksel "en zayıf halka" etkisi, sistem performansının genellikle en zayıf hücre tarafından sınırlandığı anlamına gelir.
Sırasındaakıllı BMSAktif dengeleme işleviyle donatılmış Copow gibi, tutarsızlıklardan kaynaklanan riskleri büyük ölçüde azaltabilir ve pil ömrünü uzatabilir; ancak bunlar{0}}her derde deva değildir.
Önlemek, düzeltmekten daha iyidir:bir bina inşa ederkenparalel sistem, Copow gibi yüksek-kaliteli-pilleri seçerekBYD veya CATL'den A+ dereceli hücreler-verimli çalışmayı sağlamanın her zaman en güvenilir yoludur.
Kapasite genişletmeye çalışırken her zaman öncelik verinvoltaj tutarlılığıVeyüksek-kaliteli hücrelerEnerji sisteminizin güvenli, dayanıklı ve güvenilir olmasını sağlamak için.
Eğer istersenPilleri paralel bağlamanın fizibilitesini daha ayrıntılı olarak keşfedin, çekinmeyinCoow'la iletişime geçin-gelişmiş özelleştirme yetenekleri sunarlar.
